塑封干簧管 电力电子系统中的可靠开关元件

在电力电子技术飞速发展的今天，对各种电子元器件的性能和可靠性提出了更高的要求。其中，干簧管作为一种经典的磁控开关元件，凭借其独特的优势，在众多领域发挥着不可替代的作用。而塑封干簧管，作为干簧管家族中的重要一员，通过塑封工艺的加持，进一步提升了其环境适应性和机械强度，成为电力电子元器件中备受青睐的选择。

一、什么是塑封干簧管？

干簧管（Reed Switch）是一种利用磁场信号直接控制的线路开关器件。其核心结构由两片既导磁又导电的簧片（通常为铁镍合金）密封在充有惰性气体的玻璃管中。当外加磁场（如永磁体或电磁线圈）作用于干簧管时，簧片被磁化，其自由端产生极性相反的磁极而相互吸引，从而使触点闭合；当磁场消失后，簧片依靠自身弹性恢复原位，触点断开。

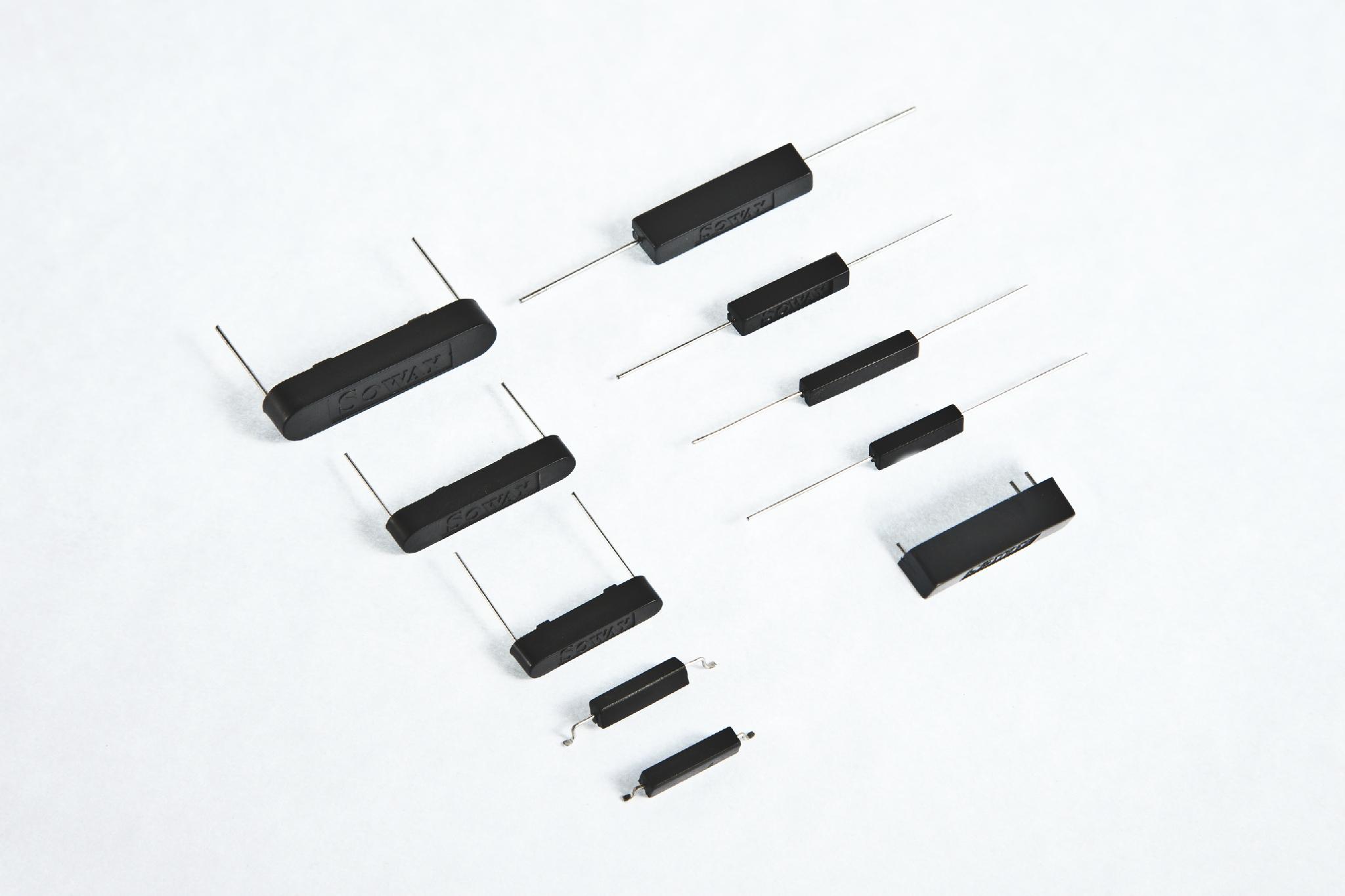

传统的玻璃干簧管虽然密封性好，但玻璃管壁薄易碎，在运输、安装和使用过程中容易因机械应力或热应力而损坏。塑封干簧管则是在玻璃干簧管外部，采用环氧树脂等高绝缘性能的塑封材料进行包封，形成一层坚固的保护外壳。这层外壳不仅提供了优异的机械保护，还增强了器件的绝缘性能和防潮、防尘能力。

二、塑封干簧管的关键特性

1. 高可靠性：塑封层有效保护了脆弱的玻璃管，使其能够承受一定的机械冲击和振动，显著降低了因外力导致的失效风险，特别适合在工业环境和电力电子设备中使用。

1. 优异的电气绝缘性能：塑封材料具有高介电强度和高绝缘电阻，能够确保干簧管在高压、高频等电力电子应用中安全可靠地工作，有效防止爬电和击穿。

1. 良好的环境适应性：塑封结构提供了优异的防潮、防尘和防腐蚀能力，使干簧管能够在恶劣的环境条件下稳定工作，如潮湿、多尘、有化学腐蚀气体的场所。

1. 稳定的接触电阻：干簧管的触点密封在惰性气体中，且塑封后进一步隔离了外界污染，因此接触电阻低且稳定，使用寿命长，这对于信号传输和功率控制至关重要。

1. 快速响应：干簧管的动作时间通常在毫秒级甚至微秒级，塑封结构并未显著影响其响应速度，使其适用于需要快速切换的场合。

1. 安装方便：塑封干簧管通常具有规则的引脚或贴片外形，便于在印刷电路板（PCB）上进行自动化插装或贴装，提高了生产效率。

三、在电力电子领域的应用

电力电子技术涉及电能的高效转换和控制，其应用领域包括电源、电机驱动、电力输配、新能源等。塑封干簧管在电力电子系统中主要承担信号检测、隔离控制、保护等功能：

1. 位置与速度检测：在电机控制、风力发电、太阳能跟踪系统中，塑封干簧管与磁体配合，用于检测转子位置、旋转速度或机械限位，为控制系统提供准确的反馈信号。其高可靠性和长寿命确保了系统长期稳定运行。

1. 电流传感与过流保护：通过电流线圈产生的磁场驱动干簧管动作，可构成简单的电流继电器或过流保护器。当电流超过设定值时，干簧管触点闭合或断开，触发保护电路，防止设备损坏。塑封干簧管的高绝缘性使其能安全用于高压电路侧。

1. 隔离与信号传输：在需要电气隔离的场合，干簧管可实现控制电路与主电路之间的完全隔离。例如，在开关电源、逆变器中，用于反馈信号的隔离传输，提高系统的安全性和抗干扰能力。

1. 高压开关：由于塑封干簧管具有较高的耐压能力，可作为高压电路中的开关元件，用于电容放电、高压脉冲发生等应用。

1. 电源管理：在笔记本电脑、手机充电器等电源适配器中，塑封干簧管可用于检测盖子开合状态（如笔记本屏幕开合），实现休眠/唤醒的智能控制；在电池管理系统中，可用于检测电池箱盖的开关状态，确保安全。

1. 继电保护：在电力系统的继电保护装置中，塑封干簧管继电器因其高可靠性和快速动作，被用于故障信号的输出和执行。

1. 新能源领域：在光伏逆变器、电动汽车充电桩、储能系统中，塑封干簧管用于状态监测、安全隔离和故障保护，助力新能源装备的可靠运行。

四、选型与使用注意事项

在选择塑封干簧管时，需根据具体应用考虑以下参数：

• 触点形式：常开（A）、常闭（B）或转换（C）。
• 额定电压和电流：确保不超过器件的最大开关电压和电流，并留有一定余量。
• 接触电阻和绝缘电阻：低接触电阻和高的绝缘电阻是保证信号质量的关键。
• 灵敏度（安匝数）：决定需要多大的磁场使干簧管动作，影响与磁体的配合距离。
• 封装尺寸：根据PCB空间选择合适尺寸。
• 环境温度范围：注意塑封材料的工作温度极限，避免过热导致性能下降或损坏。

使用中应注意：避免超过额定值使用；防止强烈震动或冲击；安装时避免施加过大的机械应力；注意磁场的干扰，确保动作场强与释放场强匹配。

五、

塑封干簧管作为一种成熟且不断创新的电子元器件，以其独特的密封结构和优异的性能，在电力电子领域扮演着重要角色。从家电到工业控制，从新能源到电力系统，塑封干簧管都在默默地提供着可靠的开关与检测功能。随着电力电子技术向高频、高压、高效方向发展，对元器件的可靠性要求日益严苛，塑封干簧管凭借其固有的优势和塑封工艺带来的增强特性，必将在未来继续发挥重要作用，并随着材料与工艺的进步，迎来更广阔的应用前景。
